Informasi Tire BRIDGESTONE

Prakata

Ban adalah merupakan salah satu suku cadang dari kendaraan bermotor yang mempunyai fungsi khusus dan sangat penting dalam menentukan keselamatan dalam berkendaraan.
Sehubungan dengan fungsinya pada kendaraan yang sangat penting tersebut, maka perlu cara pemakaian dan perawatan ban yang lebih baik agar tidak hanya diperoleh manfaat keselamatan saja, tetapi juga manfaat keekonomisan, manfaat kenyamanan, dan sebagainya.
Tujuan dari petunjuk keselamatan adalah memberikan pengetahuan mengenai cara memilih, menggunakan serta merawat yang tepat agar ban selalu dalam kondisi prima.
Petunjuk keselamatan ini berisi hal-hal yang berhubungan dengan masalah tersebut agar pemakai tidak salah dalam menentukan pemilihan ban yang sesuai dengan type kendaraan, kondisi operasi dan cara-cara perawatannya.

Pemeliharaan Tekanan Angin

Tekanan Angin adalah merupakan faktor yang sangat penting yang perlu diperhatikan, karena tekanan angin mempunyai peranan tingkat pertama dari segi keselamatan. Dengan memperhatikan masalah pemeliharaan tekanan angin, akan dapat diketahui hal-hal sebagai berikut :

Manfaat Keselamatan

1. Pencegahan pecah ban secara tiba-tiba
Kondisi ban dengan tekanan angin yang kurang, menyebabkan defleksi dengan cepat dan berlangsung cukup lama, sehingga menyebabkan : pembangkitan panas pada ban dipercepat dan lebih tinggi mengakibatkan pemisahan pada lapisan ban, sehingga ban bisa pecah secara tiba-tiba.

2. Jarak pengereman yang lebih baik.
Dengan tekanan angin yang sesuai dengan beban, akan menghasilkan kontak area permukaan ban dengan jalan yang lebih luas sehingga daya cengkeram dan kemampuan pengereman menjadi lebih baik.
Sebaliknya, tekanan angin yang tidak sesuai dengan beban akan menghasilkan kontak area yang sempit, pengurangan daya cengkeram, sehingga akan mengurangi kemampuan pengereman.

3. Kestabilan mengemudi terutama pada kecepatan tinggi atau tikungan.
Tekanan angin yang sesuai dengan beban akan membuat dinding samping pada ban menjadi kuat untuk menahan gaya pada saat kendaraan menikung atau berpindah lajur. Tekanan angin yang kurang akan menyebabkan dinding samping pada ban menjadi lemah, sehingga pada saat menikung atau berpindah lajur, kendaraan menjadi kurang stabil. Tekanan angin yang kurang akan menyebabkan ban lebih cepat rusak.

Manfaat Keekonomisan

1. Umur Pemakaian Ban Yang lebih lama.

Tekanan angin kurang akan mengakibatkan keausan telapak ban terjadi lebih cepat pada bagian ujung telapak ban, sehingga umur ban menjadi lebih pendek dari yang seharusnya.
Tekanan angin lebih akan menyebabkan gesekan telapak ban dengan permukaan jalan hanya terjadi pada bagian tengah telapak ban, sehingga umur ban menjadi lebih pendek dari yang seharusnya. Kontak Area permukaan ban pada tekanan angin kurang.
Tekanan angin yang sesuai dengan beban akan menyebabkan telapak ban yang bergesek dengan permukaan jalan menjadi lebih merata pada semua bagian, sehingga memaximalkan umur pemakaian ban.
Kontak area permukaan ban pada tekanan angin standar

2. Daya Tahan Terhadap Kerusakan Yang Lebih Baik.

Tekanan angin yang tidak sesuai dengan beban akan menyebabkan kerusakan pada ban antara lain :
-retak pada alur telapak ban.
-retak pada dinding samping ban.
-lepas lapisan karena panas:
-telapak ban aus tidak merata

C. Manfaat Kenyamanan

1. Tekanan angin yang tidak sesuai, akan menyebabkan keausan tidak merata pada telapak ban, sehingga akan menimbulkan :
-Suara mendengung pada telapak ban.
-Getaran kendaraan yang berlebihan, karena telapak ban aus tidak merata.

Rotasi

Guna memperpanjang umur ban perlu melakukan rotasi ban dengan cara sebagai berikut :

Penggunaan Yang Tepat

a. Tekanan Angin

Tekanan angin harus dikontrol dan disesuaikan dengan muatan. Tidak boleh kurang dari standard dan tidak boleh lebih tinggi dari standard. Karena dapat menimbulkan kerusakan- kerusakan dan memperpendek umur ban.
Kontak permukaan ban harus seluruhnya melekat pada permukaan jalan. Semakin luas kontak area telapak ban dengan permukaan jalan akan menyebabkan daya cengkeram terhadap permukaan jalan lebih sempurna sehingga dapat memperpanjang umur ban dan lebih aman dalam berkendaraan.

b. Beban

Kondisi beban/muatan berpengaruh terhadap umur ban. Apabila muatan melebihi dari yang direkomendasikan, maka akan dapat menimbulkan kerusakan-kerusakan pada ban. Oleh karena itu dianjurkan agar muatan tidak melebihi daya dukung dari pada ban, selain dapat mengakibatkan kerusakan kendaraan juga kurang aman dalam berkendaraan.

Dalam pendistribusian muatan, dianjurkan agar semua exel kendaraan dapat menanggung beban muatan yang sama beratnya.

c. Kecepatan

Kecepatan, beban dan tekanan angin saling berkaitan dalam menentukan umur ban dan keamanan berkendaraan. Dianjurkan agar ketiga faktor tersebut dilaksanakan secara wajar dan tidak berlebihan.

Batas kemampuan sebuah ban ditentukan oleh hasil perkalian antara beban dan kecepatan yang hasil/ nilainya tidak boleh melampaui dari pada nilai standard yang telah ditentukan oleh pabrik. Oleh karena itu agar nilai batas aman tidak terlampaui, maka kecepatan kendaraan harus dikurangi untuk mengimbangi peningkatan atau penambahan beban.

Pemeriksaan Ban

Pemeriksaan ban perlu dilakukan dengan 2 cara yaitu :

1. Pemeriksaan pada waktu pasang.
2. Pemeriksaan berkala.

1. Pemeriksaan pada waktu pasang.

a. Tentang Ban Dalam.

Ban Dalam harus diganti apabila :
-Sudah melipat.
-Sudah lunak karetnya.
-Sudah ada bagian yang tipis.
-Sudah banyak tambalannya.

b. Tentang Flap.

Flap yang harus diganti apabila :
-Sudah retak
-Sudah sobek.
-Sudah kaku.

c. Tentang Tutup Pentil.

Tutup Pentil harus selalu terpasang agar tekanan angin tetap stabil. dan menjaga agar kotoran/air tidak masuk ke dalam pentil untuk menjamin kelancaran kerja sistim pegas di dalam pentil sehingga klep dapat bekerja dengan sempurna.

d. Tentang Pelek.
Yang harus diperhatikan tentang Pelek adalah :
-Pelek yang bengkok atau cacat harus diperbaiki.
-Apabila terdapat karat atau kotoran lainnya harus dibersihkan.

e. Tentang Ban Ganda.
Yang harus diperhatikan tentang Ban Ganda adalah :
-Tinggi harus sama
-Tekanan Angin harus sama.
-Tidak boleh saling bersentuhan.

Pemeriksaan Berkala

Yang perlu dilakukan pemeriksaan berkala, diantaranya :

a. Pemeriksaan Tekanan Angin
– Sesuaikon tekanan angin dengan berat muatan, atau naikkan tekanan ke standard maximum.
– Periksa tekanan angin paling sedikit sekali dalam satu bulan.
– Pemeriksaan tekanan angin hanya dilakukan pada saat ban dalam keadaan dingin.
– Untuk ban cadangan, tekanan angin harus di atas tekanan standard.

b. Pemeriksaan benda-benda asing.
Buanglah benda-benda yang menempel pada alur ban, seperti batu kerikil, paku, besi dan sebagainya karena akan merusak alur ban.

c. Periksalah kerusakan luar dari ban.
Gantilah ban apabila terdapat kerusakan sobek, retak dan sebagainya karena bisa pecah secara tiba-tiba.

Periksa tanda keausan pada ban.
Bila ban telah aus sehingga dalamnya alur ban menjadi 1,6 mm atau kurang, tanda ini muncul dan memperingatkan agar ban sudah harus diganti. Ada enam tanda keselamatan pada ban Bridgestone yang terdapat pada sekeliling ban.

Pemilihan Pola Telapak Ban

Jenis dan sifat pola telapak ban serta tujuan penggunaannya

a. Sifat pola telapak ban RIB adalah :
-Tahanan gesekan kecil.
-Mengurangi selip ke samping.
-Stabilitas pengendalian baik.
-Kenyamanan baik.
-Tidak berisik.

Alur semacam ini dibuat agar dapat mengalirkan air apabila berjalan pada permukaan basah sehingga dapat terhindar dari kemungkinan slip ke samping.

Dipakai untuk jalan raya dengan kecepatan tinggi

b. Sifat pola telapak LUG adalah :
-Daya tarik dan pengereman yang lebih baik.
-Daya cengkeram yang baik.
Alur melintang pada telapak ban dibuat untuk traksi agar ban dapat tetap bergerak pada permukaan jalan tanah/lumpur untuk menghindari slip.

Dipakai untuk jalan tanah yang lunak.

c.Sifat pola telapak RIB LUG

-Sifat gabungan dari pola telapak RIB dan LUG.

Tujuan pembuatan alur ini adalah untuk memperoleh manfaat kedua macam pola telapak, baik RIB maupun LUG. Dipakai untuk jalan berbatu, jalan tanah dan jalan aspal tidak rata.

d. BLOCK

-Traction dan Braking power baik sehingga performancenya baik.
-Pengendalian pada jalan tanah maupun jalan aspal, cukup baik.

Pola telapak BLOCK mempunyai sifat dan manfaat seperti pola telapak RIB LUG tersebut.

Dipakai untuk segala medan.

Ban Radial Vs Ban Bias

Perbedaan ban bias dan ban radial

Perbedaan mendasar dari Ban Bias dan Radial terletak pada susunan benang yang mengikat, berikut perbedaan detailnya sebagai berikut :

Perbedaan ban bias dan ban radial
Ban pada dasarnya diklasifikasikan ke dalam dua struktur sebagai berikut:

Struktur Bias
Ban dengan struktur bias adalah yang paling banyak dipakai. Dibuat dari banyak lembar cord yang digunakan sebagai rangka (frame) dari ban. Cord ditenun dengan cara zig-zag membentuk sudut 40 sampai 65 derajat sudut terhadap keliling lingkaran ban.

Struktur Radial
Untuk ban radial, konstruksi carcass cord membentuk sudut 90 derajat sudut terhadap keliling lingkaran ban. Jadi dilihat dari samping konstruksi cord adalah dalam arah radial terhadap pusat atau crown dari ban. Bagian dari ban berhubungan langsung dengan permukaan jalan diperkuat oleh semacam sabuk pengikat yang dinamakan “Breaker” atau “Belt”. Ban jenis ini hanya menderita sedikit deformasi dalam bentuknya dari gaya sentrifugal, walaupun pada kecepatan tinggi. Ban radial ini juga mempunyai “Rolling Resistance” yang kecil.

Top of Page

Perbedaan ban pakai ban dalam dan tanpa ban dalam (tubeless)

Top of Page

Beberapa istilah dalam perbedaan struktur ban

1. Tread adalah bagian telapak ban yang berfungsi untuk melindungi ban dari benturan, tusukan obyek dari luar yang dapat berusak ban. Tread dibuat banyak pola yang disebut Pattern.
2. Breaker dan Belt adalah bagian lapisan benang ( pada ban biasa terbuat dari tekstil , sedang ban radial terbuat dari kawat) yang diletakkan diantara tread dan Casing. Berfungsi untuk melindungi serta meredam benturan yang terjadi pada Tread agar tidak langsung diserap oleh Casing.
3. Casing adalah lapisan benang pembentuk ban dan merupakan rangka dari ban yang menampung udara bertekanan tinggi agar dapat menyangga ban.
4. Bead adalah bundelan kawat yang disatukan oleh karet yang keras dan berfungsi seperti angkur yang melekat pada Pelek.

Top of Page

Tabel Konversi Ply Rating dengan Load Range

PLY RATING	LOAD RANGE	PLY RATING	LOAD RANGE
2	A	14	G
4	B	16	H
6	C	18	J
8	D	20	L
10	E	22	M
12	F	24	N

Top of Page

Tabel Indeks Beban dan Kapasitas Pembebanan

Tabel indek beban adalah kode numerik yang menunjukkan kapasitas maksimum pembebanan pada kecepatan tertentu, sesuai dengan spesifikasi ban tersebut dalam standar, sampai dengan kecepatan 210 km/jam, bila melebihi kecepatan 210 km/jam, kapasitas pembebanan maksimum harus dikurangi sesuai dengan standar yang berlaku.

INDEK BEBAN	KG	INDEK BEBAN	KG
70	335	100	800
71	345	101	825
72	355	102	850
73	365	103	875
74	375	104	900
75	387	105	925
76	400	106	950
77	412	107	975
78	425	108	1000
79	437	109	1030
80	450	110	1060
81	462	111	1090
82	475	112	1120
83	487	113	1150
84	500	114	1180
85	515	115	1215
86	530	116	1250
87	545	117	1285
88	560	118	1320
89	580	119	1360
90	600	120	1400
91	615	121	1450
92	630	122	1500
93	650	123	1550
94	670	124	1600
95	690	125	1700
96	710	126	1750
97	730	127	1800
98	750	128	1850
99	775	129	1900

Top of Page

Simbol Kecepatan

Simbol kecepatan adalah simbol (huruf alfabet) yang menunjukan batas maksimum kecepatan sebuah ban yang dipacu dengan membawa beban yang sesuai dengan spesifikasi yang telah ditetapkan dalam standar, selama 1 (satu) jam terus menerus.

SIMBOL KECEPATAN	KECEPATAN (KM/JAM)	SIMBOL KECEPATAN	KECEPATAN (KM/JAM)
A1	5	K	110
A2	10	L	120
A3	15	M	130
A4	20	N	140
A5	25	P	150
A6	30	Q	160
A7	35	R	170
A8	40	S	180
B	50	T	190
C	60	U	200
D	65	H	210
E	70	V	240
F	80	W	270
G	90	Y	300
J	100	Z	DI ATAS 240

Ban Juga Ada Ilmunya

Ban memang sangat penting baik untuk kecepatan, kenyamanan, maupun keamanan pengendaraan motor. Bersyukur kita punya artikel dari si-FU, Bayu150, seperti berikut ini:

BEBERAPA ISTILAH DALAM STRUKTUR BAN

• Tread adalah bagian telapak ban yang berfungsi untuk melindungi ban dari benturan, tusukan obyek dari luar yang dapat merusak ban. Tread merupakan bagian ban yang menggunakan bahan karet paling banyak. Ketebalannya sekitar 6 mm. Bahan karet untuk tread merupakan kombinasi antara karet alam dan sintesis. Natural Rubber memberikan daya lengket ke aspal, sedang Synthesis Rubber berguna menambah daya tahan ban karena gesekan. Tread dibuat banyak pola (kembangan) yang disebut Pattern.

• Breaker dan Belt adalah bagian lapisan benang (pada ban biasa terdiri dari 4 lapis) yang diletakkan diantara tread dan Casing. Berfungsi untuk melindungi serta meredam benturan yang terjadi pada Tread agar tidak langsung diserap oleh Casing.
• Casing adalah lapisan benang pembentuk ban dan merupakan rangka dari ban yang menampung udara bertekanan tinggi agar dapat menyangga ban.
• Sidewall adalah sisi samping kiri dan kanan ban. Berfungsi sebagai penopang/dinding ban.
• Bead adalah bundelan kawat yang disatukan oleh karet yang keras dan berfungsi seperti angkur yang melekat pada Pelek (velg).
• Rimline adalah garis yang menandakan posisi bibir pelek. Dapat juga dipakai sebagai pedoman lurusnya ban mendekap pelek.

SIMBOL/KODE BAN
Selain terdapat Merk dan Type Ban, kalau kita perhatikan disekujur permukaan ban tertera banyak symbol/kode. Mungkin diantara kita masih ada yang bingung dengan banyaknya simbol/kode yang ada pada ban. Apa sih maksudnya…?
Berikut ini akan dibahas beberapa simbol yang paling sering ada pada permukaan ban.

a) Ukuran Ban

Biasanya akan ditandai dengan kode dengan angka-angka seperti 3.00-18 atau 70/90-17 dll.
Lantas, apa bedanya ukuran ini? Agar tidak salah kaprah, ingat dulu teori dasarnya. Misal 70/90-17. Maka angka pertama 70, menunjukkan lebar ban dalam satuan milimeter, dan 90 persentase rasionya (persentase lebar ban dari tingginya). Sedang angka ketiga, 17, artinya diameter pelek dalam satuan inci.
Jadi, ban 70/90-17 punya makna; lebar tapak ban 70 mm, dengan tinggi 90% x 70 mm = 63 mm. Dan diameter ban 17 inci.
Contoh lain, 3,00-18 inci. Orang awam biasa menyebutnya ‘tiga ratus delapan belas’. Angka 3.00 menunjukkan lebar ban 3 inci, sedang 18 berarti diameter pelek, juga dalam satuan inci.

Lalu berapa tinggi ban ukuran 3.00-18?
Sebenarnya, cara membacanya sama. Angka pertama itu lebar, kedua rasionya dan ketiga diameter. Tapi kalau angka ke dua tidak ada, dianggap rasionya 100%. Jadi ban belakang GL-Pro tebalnya 100% x 3 = 3 inci.

Ada pertanyaan menarik: Samakah ban ukuran 70/90-17 dengan 2.50-17?

Yang ini menghitungnya gampang. Ingat saja, 1 inci = 2,54 cm atau 25,4 mm. Berarti lebar tapak dan tinggi ban, 2,5 x 25,4 mm = 63,4 mm. Artinya, ban 70/90-17 lebih lebar dan lebih tipis dikit (0,4 mm) dari ban 2.50-17.

b) Batas TWI

Thread Wear Indication (TWI) alias indikator batas pemakaian. Pada ban ditandai segitiga. Kode ini menunjukkan batas paling minim alur ban. Batas ketebalan alur ban yang ditunjukkan segitiga berupa tonjolan yang ada di dasar ban. Jika ketebalan pola ban sama dengan tonjolan tersebut, berarti ban mesti diganti.

c) Usia Produksi

Di tunjukkan empat angka yang terdapat di sisi ban. Misalnya, 2103 Angka tersebut menyiratkan periode produksi ban. Dua angka pertama menunjukan minggu, dua angka terakhir berarti tahun pembuatan. Jadi kalau dibaca, kode di atas berarti, ban diproduksi pada minggu ke-21 tahun 2003. Kode angka ini penting, mengingat semakin lama ban tersimpan, semakin rentan terhadap kerusakan akibat kekerasan kompon ban.

d) Simbol Kecepatan
Simbol kecepatan adalah simbol (huruf alfabet) yang menunjukan batas maksimum kecepatan sebuah ban yang dipacu dengan membawa beban yang sesuai dengan spesifikasi yang telah ditetapkan dalam standar, selama 1 (satu) jam terus menerus.

Simbol Kecepatan Kecepatan(Km/Jam):
A1 5 K 110
A2 10 L 120
A3 15 M 130
A4 20 N 140
A5 25 P 150
A6 30 Q 160
A7 35 R 170
A8 40 S 180
B 50 T 190
C 60 U 200
D 65 H 210
E 70 V 240
F 80 W 270
G 90 Y 300
J 100 Z DI ATAS 240

Ambil contoh ban DURO tercantum 90/80 -17 46P. Huruf terakhir itulah yang menerangkan indeks kecepatan maksimalnya. Pada tabel huruf P artinya ban sanggup digeber hingga kecepatan 150 km/jam. Kode ini masih layak dipakai pada Motor Satria F 150. Beda lagi jika buat kebutuhan balap. Hurufnya lebih tinggi lagi. Misalnya Bridgestone Battlax tertulis S sanggup melayani kecepatan 180 km/jam.

e) Arah Perputaran Ban

Ditandai dengan kode berupa anak panah. Tanda ini digunakan sebagai patokan posisi pemasangan ban yang benar. Arah berputarnya roda harus searah dengan tanda anak panah tersebut. Karena jika posisi pemasangannya terbalik maka Pattern ban (pola kembangan ban) tidak berfungsi dengan baik.

f) Simbol Ban Depan atau Belakang

Pada ban merk tertentu, biasanya akan ada simbol tambahan (huruf alphabet) yang membedakan antara ban untuk roda depan dengan ban untuk roda belakang. Biasanya digunakan simbol F atau R.
Simbol F kepanjangan dari “Front” yang berarti ban tersebut special didesain untuk ban depan. Sedangkan R kepanjangan dari “Rear” yang berarti ban tersebut special didesain untuk ban belakang. Pembedaan ini biasanya dikarenakan adanya perbedaan fungsi antara ban depan dengan ban belakang. Ban depan lebih berfungsi sebagai Steering atau penentu arah gerak. Sedang ban belakang sebagai penerus perpindahan daya ke gerak, jadi traksi sangat dibutuhkan. Makanya pattern didesain lebih bisa menggigit. Selain itu, biasanya berat dan jenis kembangan ban depan dan belakang biasanya akan sedikit berbeda.

g) Petunjuk Beban Maksimum

Biasanya pada ban juga terdapat petunjuk yang menerangkan beban maksimum yang dapat ditahan oleh ban tersebut. Seperti MAX. LOAD 375 LBS AT 32 P.S.I. COLD yang artinya ban tersebut mampu menahan berat maksimal sampai 375 Lbs atau sekitar 170 Kg ( 1 Lbs = + 450 gr ) pada tekanan angin 32 psi dengan kondisi ban dingin (tidak dipakai).

h) Simbol – Simbol Lain

Selain symbol – symbol yang diatas, masih ada juga beberapa simbol, seperti :
– Tulisan Tubeless atau Tube Type. Untuk ban dengan tulisan Tube Type, sangat dianjurkan penggunaan ban dalam. Meskipun sekarang banyak yang menawarkan ban tipe ini bisa dirubah menjadi type Tubeless. Hal ini dikarenakan susunan bahan pembuat ban Tubeless dan ban Tube Type berbeda.
– Garis berwarna pada Kembangan Ban. Warna garis ini bisa berbeda pada tiap pabrikan, bisa Merah, Biru, Hijau, Kuning, Putih. Menandakan ban tersebut masih baru atau belum dipakai.

KOMBINASI PELEK DAN BAN IDEAL

Gara-gara pengen dibilang gaul, pemakai motor harian ikut-ikutan mengganti ban ukuran kurus ala drag atau gendut ala road race tanpa memperhatikan ukuran peleknya. Ingat, buat aplikasi sehari-hari nggak boleh sembarangan karena pada pemakaian sehari-hari jalanan yang dilewati bervariasi ( berlubang, becek, berlumpur, tanjakan, tikungan, berpasir, hujan, dll.) ga seperti track road race yang aspalnya mulus atau track lurus drag race yang cuma 402 meter.
Kombinasi ban dan pelek tak sesuai berakibat ban meninggi atau melebar dari ukuran standar. Bila tapak ban terlalu besar ketimbang tapak pelek, ban cenderung meninggi dan jadi lancip. Sehingga rawan melejit dari jepitan pinggir pelek yang kelewat sempit. Biasanya terjadi bila memaksa pakai ban ukuran besar tanpa diikuti ganti pelek lebar. Jika tapak ban lebih kecil daripada tapak pelek, ban akan melebar dan jadi kotak. Akibatnya bibir ban ditarik paksa melewati batas agar menempel ke pinggir pelek. Belum lagi suspensi motor terasa lebih keras karena fungsi ban meredam beban menurun. Contohnya, aplikasi ban drag di motor harian.
Ban lancip atau kotak sama ruginya. Jika lancip, saat jalan tegak, gigitan karet bundar ke aspal gak maksimal. Bahayanya di jalan gak rata, motor oleng.
Saat menikung pun ban lancip tidak lantas lebih baik. Sebab, tapak sampingnya yang besar bisa menipu kita. Rasanya ban masih menapak. Padahal, motor udah terlalu rebah. Kalo ndak disadari, tau-tau ngegelosor.
Ban kotak pun tak kurang ruginya. Kalau saat jalan tegak sih enak bener. Tapi, Giliran mau nikung, permukaan ban yang menempel di aspal minim. Jika maksa rebah, pasti langsung mencium tanah.
Sebaiknya naik turun lebar tapak ban jangan melebihi 1 tingkat. Misalkan pelek depan 1,60×17 inci dengan ban standarnya 70/90-17 dapat diganti dengan ukuran ban 80/90-17 atau pelek belakang 1,85×17inci dengan ban standarnya 80/90-17 dapat diganti dengan ban 90/90-17.

KEMBANGAN/PATTERN BAN

Perhatikan baik-baik ban motor sekarang. Masing-masing tampil dengan pola kembangan alias pattern beragam. Umumnya desain kembangan bergaya semi balap. Jelas itu bukan sekadar pemanis, pola kembangan memiliki beberapa fungsi. Pertama, Aqua Planning Phenomenon (APP) alias fenomena ban mengapung. Sehingga, kembangan berguna untuk jalur membelah air. Kedua, melepas panas.Terakhir, sebagai fashion. Nah, APP itu dipengaruhi oleh pola kembangan.
Setiap pabrikan ban mendesain kembangan yang berbeda, sesuai kebutuhan kendaraan. Misalnya, untuk jalan basah, kering, bergelombang dan kecepatan tinggi.

Penentuan jenis pattern pada kendaraan, didasari riset masing-masing pabrikan. Hal yang mendasari antara lain bobot, desain dan power, juga karakter kendaraan. Beberapa produsen berbeda di soal penamaan pola kembangan.

Pabrikan Ban Federal membagi dua. Pertama, jenis konvensional atau campuran alias ngeblok. Kedua, jenis sporty yang ulir kembangnya lebih halus menyerupai ban balap road race.
Karet bundar standar lebih bernuansa campuran. Pola ini untuk segala medan. Bisa kering, licin, bergelombang, dan kecepatan tinggi.
Sedang Pabrikan Ban IRC membagi dengan slick (kering) dan wet (basah). Pola kering ditandai dengan kembangan garis lurus tidak terlalu banyak. Sedangkan basah dengan pola kembangan lebih rapat.

Gimana jika ingin ganti ban baru?
Idealnya ikuti pattern orsinal pabrik. Tapi kalau mau beda, perhatikan jalan yang dilaluinya. Lebih dominan becek, pilih kembangan campuran. Seandainya jalan yang dilewati mulus, lebih enak pakai pattern sporty.

HAL YANG PERLU DIPERHATIKAN SAAT GANTI BAN

1. Jangan gengsi membawa ban ketukang tambal ban langganan meski jauh lokasinya. Karena jika kita asal pilih tukang tambal ban terdekat yang kita belum kenal, biasanya tukang tambal ban tidak hati-hati mengerjakannya. Akibatnya, bisa lecet bibir pelek kena alat congkelnya. Pilih tukang tambal ban yang mempunyai alat pelindung bibir pelek.
2. Air sabun dapat digunakan sebagai alat bantu memasukkan ban ke pelek dan membantu gerakan mengembangnya ban pada saat diisi angin, sehingga ban mendekap rata dan sempurna pada bibir pelek.
3. Tekanan Angin. Isi angin sesuai anjuran pabrikan. Untuk Satria F 150 tertera pada swing arm sebelah kiri, dekat rantai. Yaitu sekitar 32 psi untuk ban depan dan 36 psi untuk ban belakang. Pada saat musim hujan, tekanan ini dapat diturunkan sekitar 5 psi tujuannya agar cengkeraman ban ke aspal lebih maksimal. Tetapi apabila ban agak kempis terus dipakai di jalanan kering, konsekuensinya bensin agak boros. Apalagi kalau dipakai berboncengan efeknya cukup terasa. Paling enak sih tekanan normal saja. tekanan ban depan 28 – 30 psi lalu belakangnya 32-34 psi.
4. Saat musim hujan disarankan memilih ban dengan kompon lembut. Karena karet yang soft memiliki daya cengkeram lebih maksimal. So, pas banget buat melibas jalanan basah. Tetapi konsekuensinya usia pakai tipe soft compound lebih pendek alias cepat habis. Kebalikan bila pilih kompon keras. Usia pakainya lama namun saat hujan terasa licin. Ingat! Keras di sini maksudnya bukan karena usia pakai lo.
5. Jangan langsung tancap gas setelah kelar mengganti ban. Tekan beberapa kali rem agar tekanan minyak rem kembali normal. Karena biasanya ketika pasang kembali piringan ke kaliper, pelat kampas rem kena cungkil obeng untuk memudahkan pemasangan kembali piringan di kaliper. Ini berakibat tekanan minyak rem melemah saat kampas kena congkel.

dari berbagai sumber

Anatomi Kopling

baru dapet niy gambar diagram kopling mobil pada umumnya… ada yang bisa jelasin taak?

-Yg pertama paling gede itu bahasa sininya gigi gendeng.. bagi yang suka sprint, setengah kopling, biasanya kliatan ada noda hangus disini (dipiringannya), dan ini juga untuk starter.. nah klo stater udah rada susah tuh (mobil tua), biasanya gigi gendengnya (yang gerigi disamping) udah rada kemakan..
Solusinya ya pas lagi ganti plat kopling, di bubut aja, tambah ngacir deh

-Yg kedua itu plat kopling itu sendiri.. itu berfungsi ketika matahari (diaphgram spring ditekan = ketika injak kopling). nah itu yang perlu kita ganti ketika mulai merasa ga nyaman tu kopling (tapi biasanya sih sekalian sama matahari dan bearingnya juga), ketauan misalnya pas nanjak ga kuat (bukan gigi 1 loh), tarikan udah mulai kurang, dsb.
Ada juga yang dibilang dengan koplingnya slip. Itu akibat dari suka setengah kopling, biasanya user cewe nih yang sering begini, soalnya kan cewe ada kecenderungan ngegantung kaki dikopling ketika berkendara.

-Gambar selanjutnya sampe clutch cover itu belinya udah paket, namanya matahari (klo ga salah disni namanya dekrup). Nah ini yang perlu diganti ketika kopling udah mulai berasa berat, pas diinjek butuh tenaga ekstra, nah ganti deh yang ini..

-Yang terakhir itu bearing, atau disebut deklaher/laher.. bearing itu berfungsi ketika kita nginjek kopling. bearing udah rusak/aus kalo ketika kita nginjek kopling, ada bunyi kayak benda besi muter brisik, dan klo dilepas injekannya, bunyinya ilang..

Hal yang perlu diingat :
-klo mau ganti, sekalian aja semuanya, soalnya ongkos kerjanya mahal loh klo sekalian satu satu..
-klo masang dibengkel non resmi, pas masangnya harus kenceng ya, jangan sampe miring” atau gak kenceng. efeknya bikin cepet tipis lagi plat koplingnya..

Anatomi Busi

Camshaft

Jika ditanya apa yang membuat valve engine dapat terbuka dan tertutup maka jawabannya camshaft. Camshaft adalah peralatan yang digunakan pada engine berpiston guna mengatur bukaan valve. Terdiri dari batang silindrikal melintang sepanjang cam dari setiap valve berada. Valve akan terbuka karena dorongan cam atau dengan mekanisme tertentu lainnya.

Timing

Hal yang penting dalam hal ini sebenarnya adalah korelasi gerak rotasi camshafts dengan gerak rotasi crankshaft. Valve penting untuk mengatur masukan campuran fluida baik ketika intake atau exhaust sehingga harus membuka dan menutup di saat yang tepat saat piston bergerak. Untuk alasan ini, camshaft dan crankshaft dihubungkan baik dengan mekanisme roda gigi, sabuk (timing belt) atau rantai (timing chain). Pada desain-desain kendaraan tertentu, camshaft juga berperan dalam distribusi dan pompa oli mesin dan bahan bakar. Pada suatu sistem injeksi bahan bakar baru-baru ini, cams berperan juga pada fuel injector.

Pada two stroke engine, tiap valve terbuka setiap rotasi crankshaft. Camshaft berotasi dengan kecepatan yang sama dengan crankshaft. Sedangkan pada four stroke engine, valve terbuka dua kali setiap dua kali putaran crankshaft, satu kali pada saat intake dan yang lain saat exhaust. Dua rotasi penuh crankshaft untuk tiap putaran camshaft.

Letak Camshaft

Letak camshaft tergantung dari pengoperasiannya terhadap valve, secara langsung atau menggunakan mekanisme tambahan seperti batang pendorong dan rockers. Pada model operasi langsung membuka valve, camshaft berada di posisi atas dari silinder pembakaran. Pada gasoline engine saat ini, banyak digunakan sistem overhead cam. Beberapa engine menggunakan satu camshaft yang dihubungkan dan untuk menggerakkan intake valve dan exhaust valve, yang sering kita sebut SOHC (Single Overhead Cam). Sedang beberapa engine yang lain menggunakan dua camshaft, satu dihubungkan ke intake valve dan yang lain ke exhaust valve, yang kita sebut DOHC (Dual Overhead Cam).

Mekanisme

Lobe atau bagian yang menonjol dari camshaft memegang peranan penting dalam membuka dan menutupnya valve. Seiring pergerakan camshaft, lobe akan membuka dan menutup valve sesuai dengan pergerakan piston pada mekanisme intake dan exhaust yang diperlukan.

Mesin four stroke cycle. Pada keadaan “titik mati atas”, intake valve akan mulai membuka seiring keadaan piston yang bergerak ke bawah. Kemudian intake valve menutup saat piston sudah mencapai posisi paling bawah. Piston kembali bergerak ke atas dan terjadi “pematikan” yang membuat piston terdorong ke bawah. Pada “titik mati bawah” ini, exhaust valve mulai membuka seiring pergerakan piston ke atas dan menutup saat piston sudah kembali ke posisinya yang paling atas. Mekanisme inilah yang harus diatasi oleh pergerakan camshaft yang disesuaikan dengan rotasi crankshaft.

Semakin cepat mesin bekerja, semakin cepat pergerakan aliran fluida bahan bakar sedangkan kita menginginkan bahan bakar yang dimasukan ke dalam ruang pembakaran tetap banyak. Hal ini memerlukan waktu buka intake valve yang lebih lama. Untuk itu, kita memerlukan parameter valve lift atau angkatan katup dengan mendesain profil lobe pada camshaft.

Di atas komponen utama dari four stroke cycle, DOHC piston engine. (E) Exhaust camshaft, (I) Intake camshaft, (S) Spark plug, (V) Valves, (P) Piston, (R) Connecting rod, (C) Crankshaft, Water jacket for coolant flow.

Single Overhead Camshaft

Pushrods camshaft

Animasi Camshaft

Visualisasi nyata DOHC…. Tuh keliatan dua camshaft…….

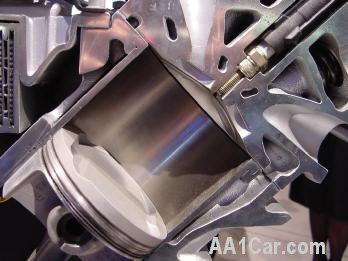

RATIO KOMPRESSI

APA ITU RASIO KOMPRESI?

Para engineer atau tuner kerap memfokus diri dalam tuning mesin 4 tak menuju langsung pada cylinder head. Salah satunya adalah, ruang bakar, atau bahasa jawanya combustion chamber

So… apa kaitan ruang bakar dengan tenaga? Oh pasti ada… besaran ruang bakar ini nantinya akan sangat menentukan dalam tugas menampung emulsi udara-bahan bakar yang sudah dihisap oleh piston kemudian dipadatkan di kubah ini sebelum akhirnya diledakkan busi.

pernah dengar orang berkomentar tenaga mesinnya semakin padat…? Yup, bisa jadi karena memang combustion chamber dapat dimanfaatkan dengan optimal. Kubah ruang bakar tentu memiliki volume sendiri, sedangkan kapasitas mesin merupakan volume pembanding. Seberapa banyak volume kapasitas mesin mampu dipadatkan di ruang bakar hingga seper-sekian bagian inilah yang disebut rasio kompresi.

Contoh sebuah mesin bebek dengan kapasitas mesin 100 cc, sedangkan volume ruang bakar adalah 10 cc dimasukkan dalam rumusan rasio kompresi adalah

(Kapasitas mesin / Volume ruang bakar ) + 1

= (100 / 10 ) + 1

= 10 + 1

= 11 : 1

Yahhh itu mah rumus sederhana aja, kalo mau rumus ribet coba cari di wikipedia, kompresi rasio dihitung pake rumus…

, dimana

b = diameter piston

s = panjang stroke

V_c = volume ruang bakar + volume paking cylinder head.

Ini adalah rumusan minimum, kalau mau lebih detail sebenarnya volume pembanding tidak hanya ruang bakar, melainkan juga : Cylinder Head Combustion Chamber, Tebal Gasket, Deck Clearance, Ring Kompresi terhadap Piston, Dan Dome Piston. Huahahahaha… Ini nih kepusingan berawal
Mau dihitung satu-satu? Capee… deh, coba bayangin kita pakai piston Izumi high dome dengan coakan klep dalem, hitung berapa volume jenong pistonnya…? Mending ngisep rokok sambil ngopi daripada botak mikir itu hehehehe…

Saya bilang teknik menghitung seperti wikipedia yang ribetz ni ga selamanya efektif, bagaimana jika piston memiliki permukaan highdome, ada yang bisa menghitung volumenya, yah… walaupun bisa tapi kok ya menyusahkan diri sendiri seandainya piston seperti foto dibawah ini

Jaahhh… bikin males belajar matematika tu ya gara2 rumus ribet ini. Mending ketika blok dan cylinder head terpasang, posisikan piston pada TMA, lepas lubang busi kemudian suntikkan cairan untuk mengukur volume ruang bakar. Inilah rumus ruang bakar riil dibandingkan yang harus mengukur dan menghitung satu per satu.

Ngomong-ngomong dah pada bisa nge-hitung volume kapasitas mesin kan?

VOLUME MESIN = ( Phi * Bore * Bore * Stroke ) / 4,000

Phi adalah konstanta bernilai 3.1416
Bore adalah diameter lebar piston dalam satuan milimeter
Stroke adalah langkah piston bergerak dari TMA ke TMB dalam satuan milimeter
Volume mesin akan diperoleh dalam satuan centimeter cubic alias CC

Contoh, sebuah mesin dengan diameter piston 53.5mm, serta panjang langkah piston 54mm, akan memiliki Volume Silinder sebesar 121.4 CC

Nah setelah kapasitas mesin didapat, baru ukur volume kubah ruang bakar, finally diukur deh rasio kompresinya.

Mengejar Rasio Kompresi tinggi

Ingat memang meningkatkan kompresi adalah sebuah cara paling efektif dan mudah untuk meningkatkan keluaran tenaga pada mesin naturally aspirated (non-Turbo). Namun, kita tentu saja tidak bisa langsung meningkatkan kompresi tanpa memikirkan batasan bahwa semakin tinggi nilai kompresi maka bahan bakar yang dibutuhkan mesin juga harus beroktan tinggi.
Jika kamu bisa memperoleh racing fuel, maka mainkan rasio kompresi hingga diatas 15 : 1, bahkan kamu bisa pakai rasio lebih tinggi jika memakai alcohol, ingat Drag NHRA yang mobil dragnya mirip formula, tuh semua pada pemabok heheheh.. kan mimik alkohol. Kumat ngelantur…
Papas noken as, timing dan durasi, airflow, volumetric efisiensi, aliran di porting, dan banyak kombinasi dari berbagai faktor berpengaruh besar terhadap kompresi dan sang maut yang mengancam nyawa mesin – DETONASI –

Detonasi

Dapat dipahami sebuah kondisi yang menyebabkan bahan bakar meledak – bukan terbakar dengan cepat – Parah! Biasa terjadi pada mesin dengan beban tinggi dan kecepatan tinggi, kerusakan detonasi bisa mengalahkan bearing-bearing seperti di kruk as yang jika sudah tidak balance bisa-bisa melintir tuh kruk as.
Kecepatan bahan bakar normal berada pada 23 – 56 meter tiap second. Semakin tinggi nilai oktan, semakin lambat kecepatan rambatnya. Sebuah percikan busi membutuhkan waktu 0.003 detik untuk melakukan sebuah pembakaran sempurna, jadi bisa menghitung kan berapa RPM batasan mesin biar gak Detonasi ^_^

Lalu bagaimana dengan rasio kompresi dinamis??? Sabar nggih tole

MOTOR1

DOHC Bukan Segalanya!!

Suatu waktu, saya berdebat dengan Rahadi Wibowo (erwe) seorang pemerhati oprek mesin di salah satu situs roda dua, forum Jogja Tuning HTML. Bro Erwe yang juga pengguna Scorpio ini sangat gemas melihat hiruk pikuk DOHC dengan segala kemewahannya. Menurutnya, bukan cuma DOHC yang bisa hebat dan kencang. SOHC pun jika dikilik dengan baik, disetting dengan perhitungan yang tepat akan menghasilkan power dan performa yang tidak kalah mencengangkannya. Malah mungkin memiliki kelebihan yang tidak dimiliki DOHC sebagaimana diuraikan berikut ini:

DOHC Bukan Segalanya!! by Rahadi Wibowo

Hmmm… Double Over Head Cam atau DOHC.. sering dijadikan “jagoan” dalam teknologi motor.. Memang teknologi yang bagus dan canggih, tapi sring dihubung-hubungkan dengan performa dan horse power.. Hmmm… sepertinya anggapan itu tidak sepenuhnya benar (berarti ada benernya.. tapi gak 100%).

Pren… SOHC, DOHC, Pushroad tuh sama aja.. semua ada kelebihan dan kekurangan.. dan gak mutlak ngefek ke horsepower. Yang ada adalah keuntungan dan kerugian mekanis.. DOHC punya keuntungan mekanis dengan moving parts yang lebih sedikit.. gak ada rocker arm, dak nyetel kerenggangan klep.. gak ada istilah setelan klep berubah.. Tapi bukan berarti DOHC memberikan sumbangsih pada performa.

Ini gambar head DOHC… seperti kita bisa lihat. Keunggulan DOHC adalah lobe untuk klep buang dan isap yang terpisah membuat kita leluasa mengatur overlap klep, dan timing buka tutup klep.. Jadi dengan itu saja “ngulik” DOHC jadi lebih seru dan so pasti berdampak pada hp.. Jadi DOHC memberi kemudahan akses pada tuning.. gak seperti SOHC yang harus bubut kem, atau tambal kem.. Dial Cam DOHC pun lebih gampang.. karena tiap lobe di dial sendiri-sendiri..

Tapi mari dipikir… satu spek mesin yang sama.. katakanlah CBR 150, dengan 4 klep yang lebarnya sama, lalu andai satu dengan head DOHC, dan satu dengan head SOHC 4 klep… dengan durasi klep yang sama, lift yang sama, overlap yang sama, kerenganggan klep yang sama.. Menurut pren-pren semua apakah keluaran HP nya akan terpaut jauh?? Saya rasa akan terpaut sedikit sekali.. mungkin sekitar 1dk atau kurang.. Hmmm… setuju?

Lagipula bagi mesin satu silinder.. dengan 2 kem.. membuat head silinder jadi terlampau besar, makan tempat dan berat.. kurang efisien menurut saya.. Klo bisa mesin seenteng mungkin.. Lain jika 2 silinder atau lebih.. 2 silinder DOHC, justru efisiensi.. karena kem 2 biji dengan 4 lobe masing-masing.. Moving parts benar-benar jauh terpangkas… efisien sekali kan..

Unicam dan Desmo

Sekarang era nya 4 Tak.. Begitu juga bagi Motocross.. Motor motoX 2 tak terkenal beringas, ringan, kuat.. tapi isu lingkungan hidup mengharuskan pabrikan mengembangkan spek mesin motocross 4 Tak yang dapat mengimbangi 2 Tak..

Ini suatu tantangan.. 2 tak punya moving parts yang sedikit sekali.. bobot mesinnya enteng, 4 tak tak akan bisa menandingi bobot mesin 2 tak.. Berbagai cara dilakukan agar 4 Tak lebih efisien secara bobot.. Maka tahun 2006 kemaren Honda meluncurkan UNICAM! Pada Honda CRF jagoannya.

Apaan sih unicam? Unicam adalah pengganti DOHC.. Menurut HONDA, silinder tunggal dengan dua kem atau DOHC adalah pemborosan.. pasti ada suatu cara untuk menjembatani bobot enteng SOHC dan moving part yang sedikit dari DOHC… Jawabannya adalah UNICAM!!!

Satu Cam 3 Lobe, 2 untuk Klep masuk, satu untuk klep buang dengan satu roller rocker arm yang bercabang seperti milik Thunder 250, jupie MX, Yamaha VIXION.

Bobot enteng, moving parts dikit, gak ada delay layaknya SOHC.. Satu lagi inovasi HRC yang menakjubkan! Honda menjawab… DOHC bukan segalanya.

Ducati pun sudah menjawab sejak lama. Perkenalkan katup Desmo.

Makai dua rocker arm pada satu klep–satu untuk menekan–satu untuk mengangkat (menutup). Tanpa per klep. Lupakan kejadian per klep terlalu lembek sehinggal telat nutup, Floating, piston menabrak klep, klep patah, piston berlubang…. TIDAK AKAN terjadi pada katup DESMO!

PS. Silahkan ikuti perdebatan di kami di sini Jogja Tuning HTML (http://www.honda-tiger.or.id/forum/showthread.php?t=16467&page=18) sini. Ga bakal rugi.
